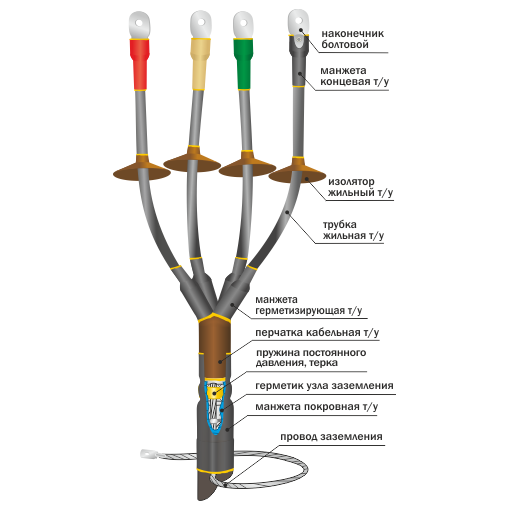

Концевая термоусаживаемая муфта наружной установки для 3-х и 4-х жильных кабелей на напряжение до 1 кВ
Назначение
Для оконцевания 3-х и 4-х жильных силовых кабелей с бумажной или с пластмассовой изоляцией, с броней или без брони, на напряжение до 1 кВ включительно. Универсальна в применении.
Эксплуатация
Устанавливается на открытом воздухе, в том числе в качестве мачтовой. Эксплуатируется при температуре окружающей среды от -50°С до +50°С и относительной влажности воздуха до 98%.
Имеет высокую эксплуатационную надежность и экологическую безопасность. Устойчива к ультрафиолетовому излучению и воздействию атмосферных осадков.
Cпособ и особенности монтажа
Монтируется на разделке кабеля методом термоусаживания основных деталей из модифицированного полимера, входящих в комплект муфты, с помощью горелки или высокотемпературного фена.
Оснащена жильными антитрекинговыми изоляторами, создающими на поверхности сухие зоны и увеличивающими длину путей токов утечки.
Предусматривает крепление провода заземления к металлической оболочке кабеля, имеющего бумажную изоляцию, с помощью пружины постоянного давления и терки, а к бронелентам методом пайки.
Сертификаты
Прошла необходимый комплекс независимых испытаний, на основании которых выданы сертификаты соответствия требованиям Госстандарта и пожарной безопасности РФ.
Маркировка и комплектация
Поставляется как в стандартной комплектации, так и с болтовыми наконечниками.
Муфта может быть выполнена на основе материалов, не распространяющих горение с пониженным дымо- и газовыделением.
Необходимо указывать при заказе.
Применяется для следующих основных марок силовых кабелей, их аналогов и модификаций:
ААБл, ААБ2л, ААБлГ, ААБ2лШв, ААГ, ААПл, ААП2л, ААП2лГ, ААП2лШв, ААШв, АСБ, АСБГ, АСБл, АСБ2л, АСБШв, АСБ2лШв, АСГ, АСКл, АСШв, СБ, СБл, СБГ, СБ2л, СБШв, СП, СПГ, СПШв, СШв
