Соединительная термоусаживаемая муфта для 3-х жильных кабелей 10ПСТб(тк)-3х(35-50) с болтовыми соединителями

Соединительная термоусаживаемая муфта для 3-х жильных кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ

Назначение

Для соединения 3-х жильных силовых кабелей с изоляцией из сшитого полиэтилена, экраном из медных проволок или ленточным экраном, с броней или без брони, на напряжение до 10 кВ включительно.

Эксплуатация

Устанавливается непосредственно в грунте, а также в тоннелях, каналах, коллекторах и других кабельных сооружениях без ограничения по уровню прокладки.

Эксплуатируется при температуре окружающей среды от -50°С до +50°С и относительной влажности воздуха до 98%.

Сочетает в себе высокую эксплуатационную надежность и экологическую безопасность.

Cпособ и особенности монтажа

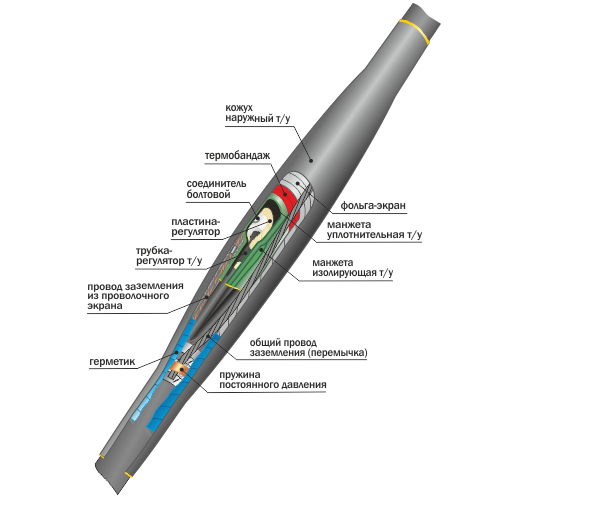

Монтируется на двух концах соединяемых кабелей методом термоусаживания основных деталей из модифицированного полимера, входящих в комплект муфты, с помощью горелки или высокотемпературного фена.

Обеспечивает равномерное распределение напряженности электрического поля за счет применения специальных герметиков, пластин-регуляторов и трубок-регуляторов.

Предусматривает формирование заземляющего провода непосредственно из медного проволочного экрана кабеля. Для кабелей с ленточным экраном дополнительно используется специальный комплект заземления. Крепление провода-перемычки к бронелентам кабелей осуществляется с помощью пружин постоянного давления и терок.

Имеет толстостенный наружный термоусаживаемый кожух с нанесенным на него клеевым слоем, обеспечивающий полноценную защиту и герметичность кабельной муфты.

Сертификаты

Прошла необходимый комплекс независимых испытаний, на основании которых выданы сертификаты соответствия требованиям Госстандарта и пожарной безопасности РФ.

Маркировка и комплектация

Поставляется в стандартной комплектации с болтовыми соединителями.

Муфта может быть выполнена на основе материалов, не распространяющих горение с пониженным дымо- и газовыделением.
Необходимо указывать при заказе.

Применяется для следующих основных марок силовых кабелей, их аналогов и модификаций:

АПвБВ-10, АПвБП-10, АПвВ-10, АПвП-10, АПвПг-10, АПвП2г-10, АПвПу-10, ПвПу2г-10, АПвПуг-10, АПвПу2г-10, АПвКВ-10, АПвКПг-10, ПвВ-10, ПвП-10, ПвПг-10, ПвПу-10, ПвПуг-10
